項目概述

商業廣場類建筑有其獨特的供配電結構，用電負載中絕大多數為單相負載，大量的LED照明類設備、廣告燈箱、大型顯示器等設備大量應用，公共場合，大量的變頻空調和電梯等用電設備必不可少，導致用電系統中存在大量的開關電源和變頻器類負載，產生無數小幅值的諧波電流，設備安裝分散，單臺諧波源設備產生的諧波電流微小，但是在系統主回路中匯總以后，則會產生數量龐大的諧波電流，對系統的安全造成嚴重的隱患，而且由于用電設備的使用并不具備同步性，系統中的諧波含量變化也是隨機變化，這大大增加了諧波治理難度。這些非線性負載的應用，對供配電系統的安全穩定運行造成了嚴重的安全隱患，大量的諧波注入系統中，一旦出現電力故障，輕則為嚴重的經濟損失，重則造成公共事件，產生嚴重后果。

為進一步了解該項目的電能質量情況，依據檢測數據分析電能質量情況。

治理效果

配置我司有源電力濾波器可以有效降低3、5、7、11次電流諧波。使存在嚴重畸變的諧波電流治理到國家標準范圍內

APF的諧波補償能力2~50次，且靈活配置，可根據系統實際電能質量現狀，設置治理優先級，將模塊利用率最大化。

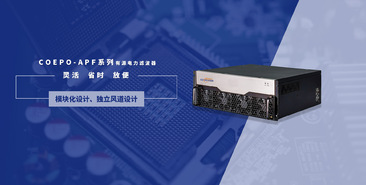

APF功能特性

1) 濾波范圍：從第2到第50次諧波可選，可根據需要設定需要濾波的諧波次數和消除和諧波的目標值。

2) 無功補償范圍1~（-1），容性感性無功雙向補償

3) 響應時間≤10ms

4) 裝置輸出每次諧波電流均可限幅，提高裝置利用率。

5) 有源濾波器采用模塊化結構，當其中任一模塊發生故障時，不影響其他模塊的正常運行，保證裝置運行的可靠性，并可方便地通過增加功率模塊實現在原柜內擴容。

6) 濾波能力：＞95%。

7) 有源濾波裝置的IGBT功率變換模塊電路采用三電平拓撲結構，主電路采用國際著名品牌的IGBT器件，能自動根據電網運行方式的變化和負載的波動調整輸出，以抵消電網中的諧波。

8) 過電流限制：采用可靠的限流控制環節，當系統中的諧波電流大于有源濾波器的治理能力時，濾波器能在自己的額定容量范圍內最大限度的對諧波進行補償，維持正常工作，不會出現過載燒毀等故障。

9) 控制器采用軍工級FPGA芯片，片內雙核DSP芯片，計算能力遠高于傳統的DSP芯片，且具有軍工級抗干擾能力，不會出現控制器死機故障，可靠性高。

10) 有源濾波器輸入端設置可靠的雷擊浪涌保護裝置，在操作過電壓發生時，保護裝置起到保護作用，不損壞設備。有源濾波器自身的控制裝置也設置了防浪涌的措施，通過抗干擾試驗。

11) 控制算法采用具有自適應能力的頻域篩選矢量補償算法，使裝置補償效果更好，成熟穩定可靠性更高。

具體方案詳情咨詢公司銷售人員
