在現代電力系統中，隨著科技的飛速發展，各類電子設備如雨后春筍般廣泛應用。然而，這些設備在為我們帶來便利的同時，也給電力系統帶來了一個棘手的問題 —— 諧波污染。從工廠中的大型電機，到商業建筑里的變頻空調，再到醫院的精密醫療設備，大量非線性負載的使用使得電力系統的電壓、電流波形發生畸變，諧波問題愈發嚴重。

諧波的危害不容小覷。它不僅會影響供電質量，導致電壓波動和閃變，使得依賴穩定電壓的設備無法正常工作；還可能引發無功補償設備的誤動作，使功率因數下降，增加變壓器及供電線路的損耗，造成能源的浪費。更為嚴重的是，諧波還可能對其他運行設備產生干擾，引發故障，影響整個電力系統的安全穩定運行。例如，在半導體制造行業，諧波可能導致芯片制造設備出現偏差，降低產品合格率；在通信行業，諧波會干擾通信信號，影響通信質量。

為解決這一難題，有源濾波器（Active Power Filter，簡稱 APF）應運而生，成為守護電力系統的 “科技衛士”。

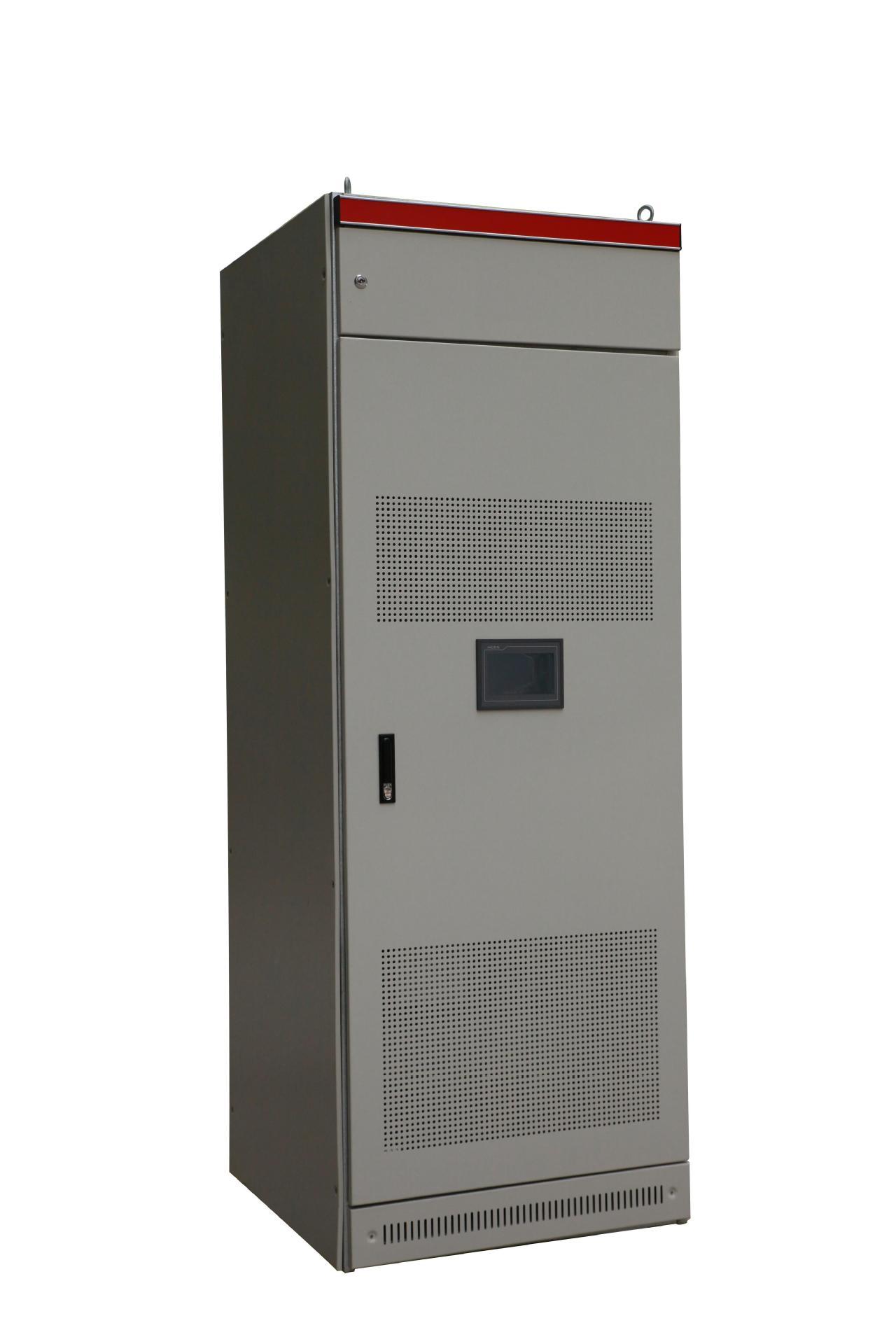

有源濾波器是一種基于現代電力電子技術和高速 DSP 器件數字信號處理技術的新型電力電子裝置。它主要由指令電流運算電路和補償電流發生電路兩大部件組成。

指令電流運算電路宛如有源濾波器的 “智慧大腦”，能夠?qū)崟r(shí)監控線路中的電流。它將模擬電流信號快速轉換為數字信號，并通過高速 DSP 處理器對信號進行精準處理，運用復雜而精妙的算法，分離出其中的諧波與基波。隨后，該電路以脈寬調制（PWM）信號的形式向補償電流發生電路輸送驅動脈沖。

補償電流發生電路則如同一位訓練有素的 “執行者”，在接收到 PWM 驅動脈沖后，迅速驅動 IGBT 或 IPM 功率模塊，生成與電網諧波電流幅值相等且極性相反的補償電流。這一補償電流如同一個 “諧波殺手”，被精準注入電網，與電網中的諧波電流相互抵消，從而實現諧波電流的有效補償，主動消除電力諧波，使電網電流恢復到接近正弦波的狀態。

與傳統的無源 LC 濾波器相比，有源濾波器具有諸多顯著優勢，這些優勢使得它在諧波治理領域脫穎而出。

傳統無源濾波器只能對固定頻率的諧波進行補償，一旦電網中的諧波頻率或幅值發生變化，其補償效果就會大打折扣。而有源濾波器則能夠?qū)崿F(xiàn)動態跟蹤補償，無論諧波如何變化，它都能迅速做出響應，實時調整補償電流，確保始終高效地濾除諧波。例如，在工業生產中，隨著生產設備的啟停和運行狀態的變化，諧波情況也會不斷改變，有源濾波器能夠輕松應對這種復雜多變的工況，始終保持良好的濾波效果。

有源濾波器能夠同時濾除多次及高次諧波，對 2~25 次甚至更高次的諧波都能進行有效治理，可廣泛應用于各種復雜的電力環境。其濾波效率極高，能將電網中的諧波含量降低到極低水平，使配電網更加清潔高效，輕松滿足國標對配電網諧波的嚴格要求。

無源濾波器的性能受系統阻抗影響嚴重，容易出現諧波放大和共振的危險，一旦發生，不僅無法有效治理諧波，還可能加劇電力系統的不穩定。而有源濾波器則不受系統阻抗的影響，無論系統參數如何變化，它都能穩定可靠地工作，為電力系統提供持續穩定的諧波治理保障。

有源濾波器采用先進的電力電子技術和緊湊的設計結構，體積小、重量輕，便于安裝和維護。這一優勢在空間有限的場合，如商業建筑的配電室、數據中心的機房等，顯得尤為重要，它可以在不占用過多空間的情況下，為電力系統提供強大的諧波治理功能。

有源濾波器憑借其卓越的性能，在工業、商業和機關團體的配電網中得到了廣泛應用，為眾多行業的電力系統保駕護航。

在電解電鍍企業，生產過程中使用的大量整流設備會產生豐富的諧波，嚴重影響電力系統的穩定性和設備的使用壽命。有源濾波器能夠有效濾除這些諧波，降低設備故障率，提高生產效率，保障生產的連續性。

石化企業的生產裝置復雜，大量電機、變頻設備等非線性負載并存，諧波問題突出。有源濾波器的應用可以改善電能質量，減少設備損耗，降低能源消耗，為石化企業的安全生產和節能減排提供有力支持。

大型商場及辦公大樓中，照明系統、空調系統、電梯等設備眾多，且多為非線性負載，容易產生諧波污染。有源濾波器可以提高功率因數，降低電費支出，同時保障各類電器設備的正常運行，為商場和辦公場所提供穩定可靠的電力環境。

在精密電子企業，生產過程對電力質量要求極高，微小的諧波干擾都可能影響產品質量。有源濾波器能夠?yàn)槠涮峁┙跬昝赖碾娏?yīng)，確保電子產品的高精度制造。

機場 / 港口的供電系統承擔著保障航空、航運設備正常運行的重任，不容有絲毫差錯。有源濾波器可以有效消除諧波，保障通信、導航等關鍵設備的穩定運行，為航空和航運安全提供堅實保障。

醫療機構中的醫療設備精密且敏感，對供電質量要求苛刻。有源濾波器能夠滿足醫療設備對電力的高要求，確保醫療設備的準確運行，為患者的診斷和治療提供可靠的電力支持。

有源濾波器的應用效果顯著，為用戶帶來了實實在在的好處。

能夠高效地濾除負荷電流中 2~25 次的各次諧波，使電網電流波形更加接近正弦波，大大降低了諧波含量，提升了供電質量。以某商業綜合體為例，在安裝有源濾波器之前，其低壓配電網的諧波總畸變率高達 15%，嚴重影響了各類電器設備的正常運行。安裝有源濾波器后，諧波總畸變率迅速降至 3% 以下，滿足了國標要求，商場內的照明燈具不再閃爍，空調系統運行更加穩定，電梯運行也更加平穩。

具有自適應跟蹤補償能力，能夠自動識別負荷整體變化及負荷諧波含量的變化，迅速跟蹤補償。其響應速度極快，80 微秒即可響應負荷變化，20 毫秒就能實現完全跟蹤補償。在工業生產中，當生產設備突然增加或減少負荷時，有源濾波器能夠瞬間調整補償策略，確保電力系統始終處于穩定狀態。

能完全消除因諧波引起的系統不平衡，在設備容量許可的情況下，根據用戶設定補償系統基波負序和零序不平衡分量，并適度補償無功功率，有效改善系統不平衡狀況。這對于一些對三相電壓平衡要求較高的設備，如三相電機等，具有重要意義，可延長設備使用壽命，提高設備運行效率。

除了強大的諧波抑制和無功補償功能外，有源濾波器還具備多種保護功能，如過流、過壓、欠壓、溫度過高、測量電路故障、雷擊等，為裝置和電力系統的安全運行提供全方位保障。同時，在負荷較輕時，有源濾波器能夠自動退出運行，充分考慮了運行的經濟性，避免了不必要的能源消耗。

在電力系統面臨日益嚴重的諧波問題的今天，有源濾波器以其先進的技術、卓越的性能和廣泛的應用效果，成為解決諧波問題的最佳選擇。它不僅能夠提升電力質量，保障各類設備的正常運行，還能為用戶節省能源、降低成本，為電力系統的安全穩定運行和可持續發展做出重要貢獻。無論是工業企業、商業機構還是特殊行業，都應積極引入有源濾波器，共同打造一個清潔、高效、穩定的電力環境。
